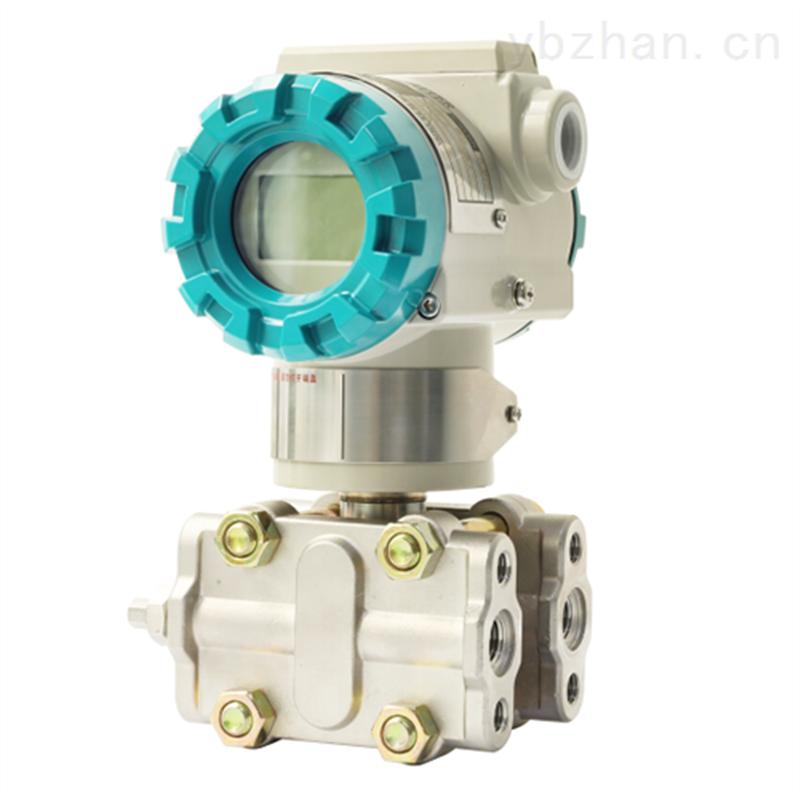

PDS差壓變送器是一種用于測量兩個壓力點之間差值的高精度工業儀表，廣泛應用于石油、化工、電力、冶金、制藥及水處理等行業。其核心功能是將感受到的差壓信號轉換為標準的電信號（如4～20mA或數字信號），便于遠程傳輸、監控與控制系統集成。
PDS差壓變送器通常采用先進的電容式或擴散硅傳感技術，具有高穩定性、高重復性和優異的溫度補償性能。其結構設計緊湊，外殼多采用不銹鋼材質，具備良好的防塵、防水和防腐蝕能力，適用于惡劣工業環境。部分型號還支持HART、Profibus PA或Foundation Fieldbus等通信協議，便于實現智能化管理與遠程組態。
1、檢查安裝與連接：
確認安裝位置：根據被測介質類型（液體、氣體、蒸汽）選擇合適的安裝位置。例如，測量液體流量時，變送器應安裝在管道旁邊或下方，以便氣泡排入管道；測量氣體流量時，應安裝在管道旁邊或上方，以便液體流入管道；測量蒸汽流量時，應安裝在管道下方，確保冷凝水充滿引壓管。
檢查引壓管：確保正負壓兩側引壓管長度相同，液柱壓頭平衡，且引壓管安裝在溫度梯度小的地方。防止渣滓沉積堵塞引壓管，避免變送器與腐蝕性或過熱介質直接接觸。
固定安裝板：選擇直徑在Φ50～Φ60mm的安裝管，用U型螺栓固定安裝板，再用四顆螺釘將變送器固定在安裝板上，確保H側（正壓側）和L側（負壓側）引壓口處于同一水平線。
2、檢查管路與閥門狀態：
確認管路通暢：檢查導壓管、活接頭、閥門連接是否牢固，確保無泄漏。
閥門初始狀態：關閉二次閥（正負壓側）和排污閥，打開平衡閥，避免投用時壓力沖擊膜盒。
3、電氣連接與電源檢查：
接線操作：拆下電子外殼，將正極導線接至“PWR/COMN”端子，負極導線接至“-”端子。使用屏蔽雙絞線（24AWG或更高）以獲得最佳測量效果，避免帶電信號線連接測試端子（Test），防止損壞測試二極管。
電源供應：確保電源電壓穩定（如DC24V），并在回路中串入250Ω電阻（若使用475手操器通訊）。
4、參數設置與校準準備：
解除鎖定：s次調整時，按住“S”鍵（或“M”鍵）5秒以上解除鎖定。
設置參數：通過按鍵切換菜單，設置阻尼時間、量程上下限、零點等參數。例如，按“S”鍵切換至方式4調整阻尼時間，切換至方式5調整零點，切換至方式6調整量程上限。
零點校準：在測量管道內無流動且與大氣壓力比對的狀態下，通過調整零點校準電位器使輸出信號接近零點。也可通過按鍵操作（如同時按“+”和“-”鍵）完成零點校準。
5、排氣與排污操作：
排污：打開正負壓側排污閥，排出介質中的雜質和積水（蒸汽介質需防燙），直至流出干凈介質后關閉排污閥。
排氣：擰松差壓室絲堵，聽到排氣聲后直至冒出液體（凝結水或隔離液）再擰緊，防止氣體在導壓管內積聚導致測量值漂移。
6、等待導壓管充滿介質：
蒸汽或高溫介質：需等待凝結水充滿導壓管（約10-15分鐘），避免“空管測壓”導致數據不準。
7、安全措施：
防止高壓或腐蝕性介質傷害：操作時佩戴防護裝備，確保介質密封性良好。
避免膜盒受損：切勿用硬物碰觸膜片，防止被測介質結冰或溫度超過變送器極限。若需測量蒸汽，需加裝冷凝罐并注入適量水。
